Galvano redresör | Kaplama redresörü

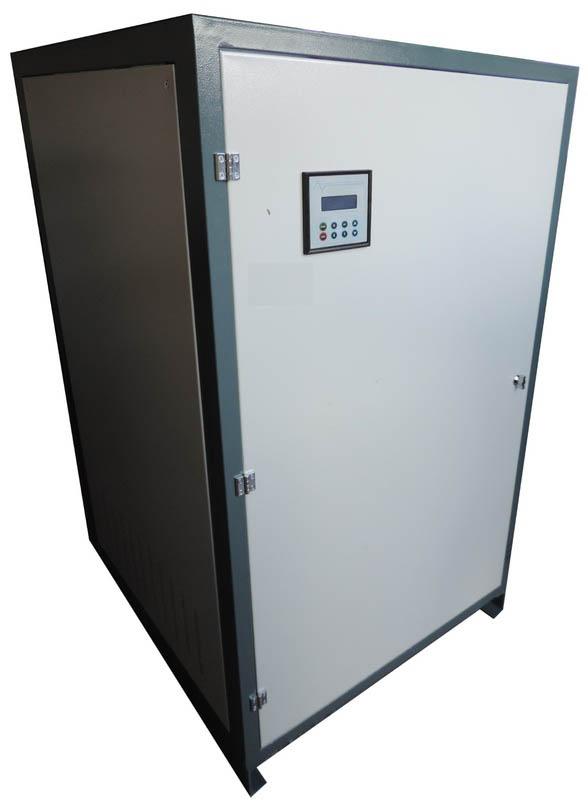

12 pulse 600 hz mikroişlemci kontrollü galvano redresör

Özellikler :

Giriş gerilimi : 380/400/480

Giriş frekans : 50/60 Hz ± %5

Çıkış gerilim : 24 VDC (Tuş kombinasyonu ile ayarlı)

Çıkış frekans : 600 Hz ± %5

Gerilim dalgalanması : < %3

Verim : >%95

Kontrol : Mikroişlemci ile faz kontrol teknolojisi

Güç katı : Tristör (6 pulse)

Korumalar : Kısa Devre, Aşırı Akım, Aşırı Sıcaklık, Çıkış Gerilimi Alçak/Yüksek, DC
Toprak Kaçak Alarmı, Aşırı Yük Uyarı Kontak

Gösterge : 4x20 Lcd ekran / 8 buton (Volt,amper,zaman kontrolü)

Çalışma Sıcaklığı :0 ~ +50 °C

Statk elektronk yapı

1 Km'ye kadar uzaktan kumanda (Plc ile kontrol)



Ürünlerin özellikleri :

Giriş voltajı : 380V AC 50 Hz.

İnput Voltage : 380V AC 50 Hz.

Çıkış gerilimi : İsteğe Göre 2V DC -100V DC

Output Voltage : Between

Çıkış amperi : İsteğe Göre 150A DC-50.000 A DC arası

Output Current : Between 150A DC-50.000 A DC to requirement

Çalışma Şekli

1)Manuel Kademeli

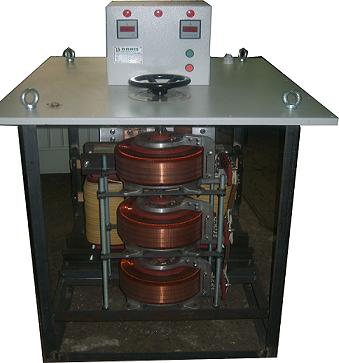

2)Manuel Varyaklı

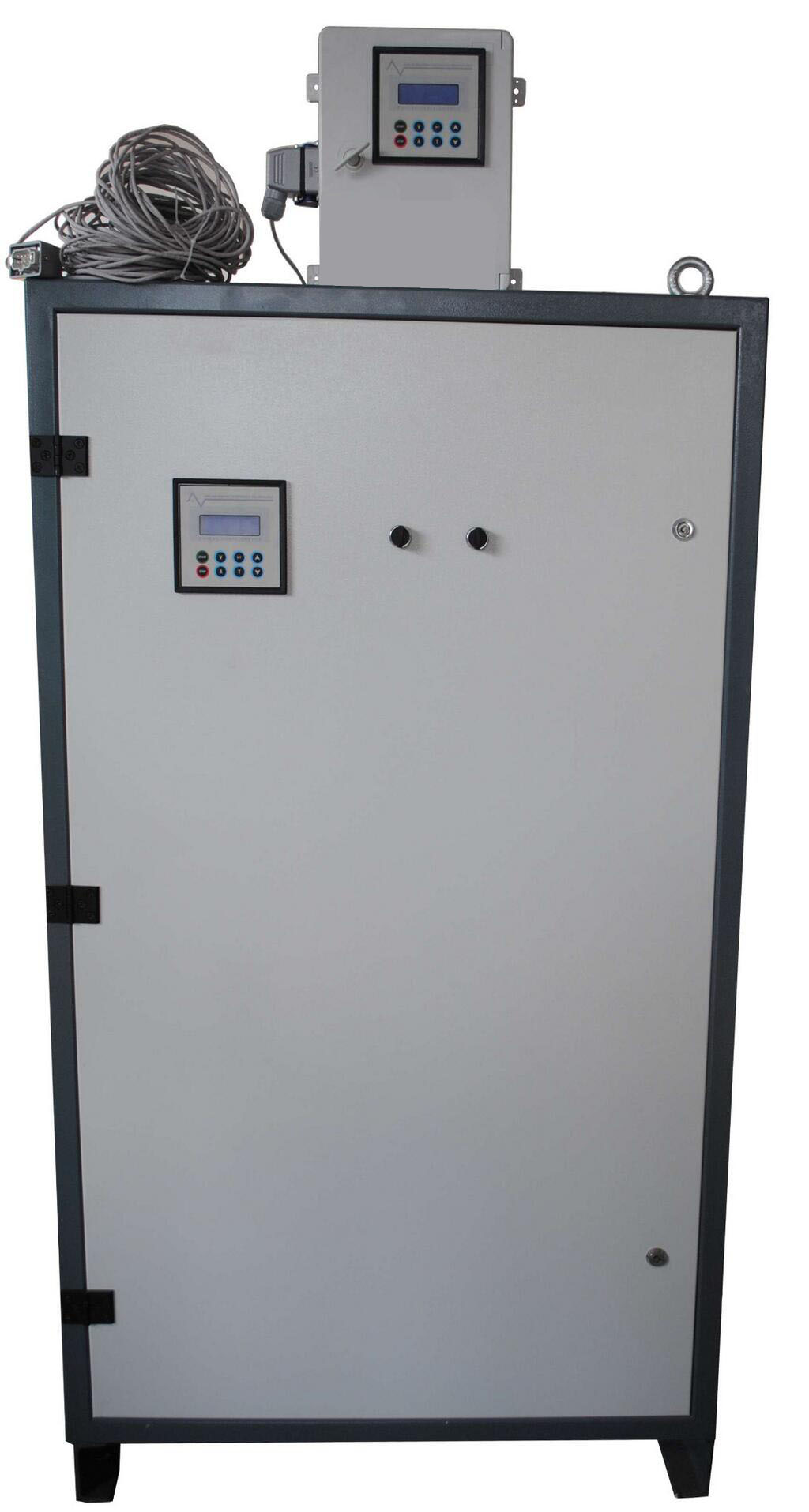

3)Thyristor Kontrollü

4)Mikroişlem Kontrollü

Mikroişlemci kontrollü galvano redresörler otomatik cihazlardır volt, akım ve zaman ayarı ile istenilen volt ve akımda cihaz sabit kalır ve istenildiği süre boyunca cihaz calışır otomatik olarak dururç

Mikroişlemci kontrollü galvano redresörlerimiz 6 ve 12 pulse olarak üretilmektedir

6 pulse sistemlerin çıkış frekansı 300 hz

12 pulse sistemlerin çıkış frekansı 600 hz'dir

12 pulse sistemlerde ripple oranı 6 pulse sistemlere göre daha düşüktür cihazlarımızın girişlerinde snubber filtresi çıkışlarında ise opsiyonel olarak filtre trafosu kullanılmaktadır.

Galvano redresör özellikleri

Giriş voltajı : 380 VAC

Çıkış voltajı : istenilen değerde

Çıkış akımı : istenilen değerde

Korumalar : Aşırı akım koruması, aşırı ısı koruması, kısadevre koruması

Otomasyon : 1 Km ye kadar uzaktan kumanda, plc bağlantısı ve modbus uyumu

Galvano redresör Nedir ? Kullanım Alanları

Galvano redresör'ler kaplama sanayisinde Kullanılır İletken ve Yalıtkan Malzemelerin Dış ve İç Yüzeylerini Kaplamak İçin İmal Edilir Çıkışları Doğru Akımdır ve Ayarlanabilirdir ( 5,7,12,24 Doğru akım) Bu cihazlar iletken, yarı iletken ve yalıtkan malzemeleri kaplamada kullanılır çıkış voltaj seviyeleri düşük ve tam tersine amper seviyeleri yüksektir, enerjinin kaplama yapan kişiye zarar vermemesi için düşük voltaj yüksek amper prensibine dayanır. Varyak kontrollü redresör'lerde kullanıcı çıkış voltajını kendisi ayarlar, Tristör kontrollü redresör'lerde kullanıcı çıkış volt ve amper'i kendi istediğine göre ayarlamaktadır, tristör kontrollü redresör'lerde regüle vardır ve şehir şebekesinden gelmekte olan enerji düşük veya yüksek dahi olsa cihaz çıkışı hep sabit voltajdır.
Galvano redresör'ler düşük voltajlı ve yüksek amperli olarak yapılmaktadır, bu cihazlar yağ soğutmalı ve hava soğutmalı olarak
Üretilirler, genellikle tristör, varyak ve pako şalterler ile gerilim sürülür sadece akım ve gerilimi sürmek ise tristör sürücülü
redresör'lerde mevcuttur. Redresör'lerin uzun ömürlü olabilmesi için hepsinde akım sınırlama sistemi mevcut olması gerekmektedir ve
faz kesilmelerine ve aşırı düşük şebeke voltajına karşı koruma altına alınmalıdır ve bunların hepsi sistemlerimizde mevcuttur.
Cihazların çıkışta kaçak ve topraklama kaçağına karşı önlemleri alınmış ve hayati riskler sıfır seviyesine indirilmiştir, cihazlarda istenirse
kaçak akım röle'leri kullanılmaktadır. Tüm redresör sistemlerimizde güvenlik ekipmanları kusursuz ve eksiksiz şekilde kullanılmaktadır ve
herşeyden önce bu ekipmanlar firmamız için büyük önem taşımakta ve maliyeti düşürülmeksizin eksiksiz şekilde kullanılmaktadır. Redresör'lerin
en önemli ekipmanı doğrultucu gruplarıdır, bu gruplarda soğutucu alüminyum kesitleri ve diyotların çalışma akımları çok önemli olup
yüzdelik değerleri çok iyi hesaplanmalıdır. Cihazlar aşırı ısı nedeni ile faliyetini durdurmak zorunda kalmayıp sorunsuz şekilde minimum %90 verimde
rahatlıkla çalışabilmelidirler.
