Redresör nedir

Redresör nedir : Sinusoideal alternatif elektrik enerjisini yarı iletken malzemeler olan tristör, diyot gibi yarı iletken malzemeler sayesinde doğru akım diye tabir ettiğimiz enerjiye çevirmekle birlikte bu doğru akım enerjisi ile akü şarj eden cihazlardır redresörler. Redresörler kullanılmakta olan akünün çeşidine göre üretilmektedir piyasada çok çeşitli aküler bulunmaktadır jel akü, traksiyoner akü, stasyoner akü, sulu akü, kuru akü gibi çeşitli aküler bulunmaktadır ve bu akülerin hepsinin şarj voltajları farklıdır tepe şarj gerilimi diye tabir ettiğimiz bu gerilim ile şarj edilirler. Akümülatörlerin içerisinde bulunan hücre sayısı bu şarj voltajı ile çarpılarak akü voltajı bulunmaktadır.



Redresör çeşitleri :

1) Akım kontrollü redresörler

2) Voltaj kontrollü redresörler

3) Varyak kontrollü redresörler

4) Kuyumcu yaldız redresörleri

5) Galvano eloksal redresörler

6) Gemi, tekne, yat redresörleri

Ürünlerimizde kullanılan trafo'lar bakır sargılı olup, kesinlikle çin malı ürün yoktur.

Redresör alternatif gerilimi çeşitli revizyonlardan geçerek bu revizyonlar tristör, diyot, diyak gibi elemanlar
tarafından sürülerek doğru gerilim seviyesine ulaştıran cihazlardır.
Ac/dc konvertör olarakta bilinmektedir. Bu cihazlar kullanım alanı çok geniş olup akü şarjı ve kaplama sanayisinde
kullanılmaktadır. Akü şarj redresör'leri stasyoner, traksiyoner ve jel akü gruplarını şarj etmek amaçlı kullanılmakta ve
galvano redresör'ler ise nikel kaplama, krom kaplama, kataforez boya, elektroliz, boya sökme ve temizleme amaçlı kullanılırlar.

Galvano redresör'ler düşük voltajlı ve yüksek amperli olarak yapılmaktadır, bu cihazlar yağ soğutmalı ve hava soğutmalı olarak
Üretilirler, genellikle tristör, varyak ve pako şalterler ile gerilim sürülür sadece akım ve gerilimi sürmek ise tristör sürücülü
redresör'lerde mevcuttur. Redresör'lerin uzun ömürlü olabilmesi için hepsinde akım sınırlama sistemi mevcut olması gerekmektedir ve
faz kesilmelerine ve aşırı düşük şebeke voltajına karşı koruma altına alınmalıdır ve bunların hepsi sistemlerimizde mevcuttur.
Cihazların çıkışta kaçak ve topraklama kaçağına karşı önlemleri alınmış ve hayati riskler sıfır seviyesine indirilmiştir, cihazlarda istenirse
kaçak akım röle'leri kullanılmaktadır. Tüm redresör sistemlerimizde güvenlik ekipmanları kusursuz ve eksiksiz şekilde kullanılmaktadır ve
herşeyden önce bu ekipmanlar firmamız için büyük önem taşımakta ve maliyeti düşürülmeksizin eksiksiz şekilde kullanılmaktadır. Redresör'lerin
en önemli ekipmanı doğrultucu gruplarıdır, bu gruplarda soğutucu alüminyum kesitleri ve diyotların çalışma akımları çok önemli olup
yüzdelik değerleri çok iyi hesaplanmalıdır. Cihazlar aşırı ısı nedeni ile faliyetini durdurmak zorunda kalmayıp sorunsuz şekilde minimum %90 verimde
rahatlıkla çalışabilmelidirler.

Akü şarj redresörleri her tip akü'yü özel şekilde yapılmaktadır çünkü her tip akünün besleme voltajı ve akü tipine göre
yüzdelik şarj akımı değişmektedir. Akü şarj redresör'leri minimum şarj hz'i 100 hz seviyesinde olmalı şarj edilecek akü grubunu
akü tipine göre tepe gerilimleri iyi hesaplanmalı ve tampon şarj süreleri minimum 1 saat olmak üzere 5 saat arasında değerlendirilmeli
ve aşırı gerilime karşı koruma altına alınmalı çünki akü'lerde en önemli nokta akü'lerin şarj voltajlarının iyi bilinmesi ve akü plakalarına zarar vermeyecek
durumda şarj edilmeli ve akü'leri boş bırakmayıp akü plakalarını yıpratmamak gerekir.

Kısaca redresörü şu şekil tanımlayabiliriz 50 hz lik alternatif akım enerjisini yarı iletken elemanlar ile doğru akım enerjisi olan 100 hz lik enerjiye çeviren cihazlara redresör denilmektedir, redresörlerde kullanılan sistemler aşağıdaki şekildeki gibidir yapmış olduğumuz sistemler 2 pulse, 6 pulse ve 12 pulse olarak değişmektedir 2 pulse sistemler monofaze sistemlerdir ve çıkışları 100 hz olup giriş ve çıkışlarında filtre bulunmaktadır ripple oranlar düşüktür, 6 pulse sistemler trifaze sistemlerdir ve çıkışları 300 hz'dir yine aynı şekilde giriş ve çıkışlarında filtre bulunmaktadır, 12 pulse sistemlerin çıkışları 600 hz dir çıkış ripple oranı 2 pulse ve 6 pulseye oranla çok daha düşüktür.

redresör prensip seması

Teknik özellikler

Kısa devre korumalı

200 Hz Çıkış

380 VAC Giriş

12/24/36/48/52/60/72/90/110 VDC Çıkış

Led diyagram %20/40/80/100 doluluk oranı

Otomatik devreye girme

Mikroişlemcili sistem

Kısadevre korumalı

Redresör calışma mantığı

Şekildeki gibi redresörler girişlerindeki 50 hz alternatif akım enerjisi öncelikle snubber r-c filtresinden geçmekte olup daha sonra transformatör aracılığı ile uygun voltaj seviyesine indirilmekte ve yarı iletken doğrultucu elemanlar ile 100 hz lik doğru akım enerjisine çevrilmektedir bu çevrim işlemi esnasında transformatörde monofaze sistemlerde kayıplar trifaze sistemlerde ise yükselmeler meydana gelmektedir bu voltaj yükselmelerini önlemek ve tam dc bir sinyal alabilmek için cihazın çıkışındada filtre bulunmaktadır ayrıca kumanda ünitesi sayesinde volt, akım, zaman ayarlı bir çıkış kullanıcı alabilmektedir. Tristör kontrollü redresörlerin calışma mantığı bu şekilde yapılmaktadır, yüksek güçlü tristör kontrollü sistemlerde ise tristör sürücü kısmı transformatörün girişinde bulunmakta ve zero-crossing yardımı ile şehir şebekesinden referans alınarak transformatör tristörler yardımı ile tetikleyici devresi ile tetiklenmektedir. Çıkışlardaki dalgalanmaları engellemek için transformatör imalat aşamasında tam çıkış voltajına göre değil çıkış voltajından daha yüksek bir seviyede çıkış vermektedir ve şehir şebeke voltajı yüksek bile gelse tristör bu voltajı kısarak regülasyon işlemi yapmaktadır, tristörlerdeki sıçramalar ve kayıpları engellemek amacı ile tristör modüllerine 1UF1000 VDC ve 220 ohm 10 watt taş direnç bağlarak tristörü susturmakta ve ani voltaj sıçramaları engellenmektedir

redresör calışma mantığı

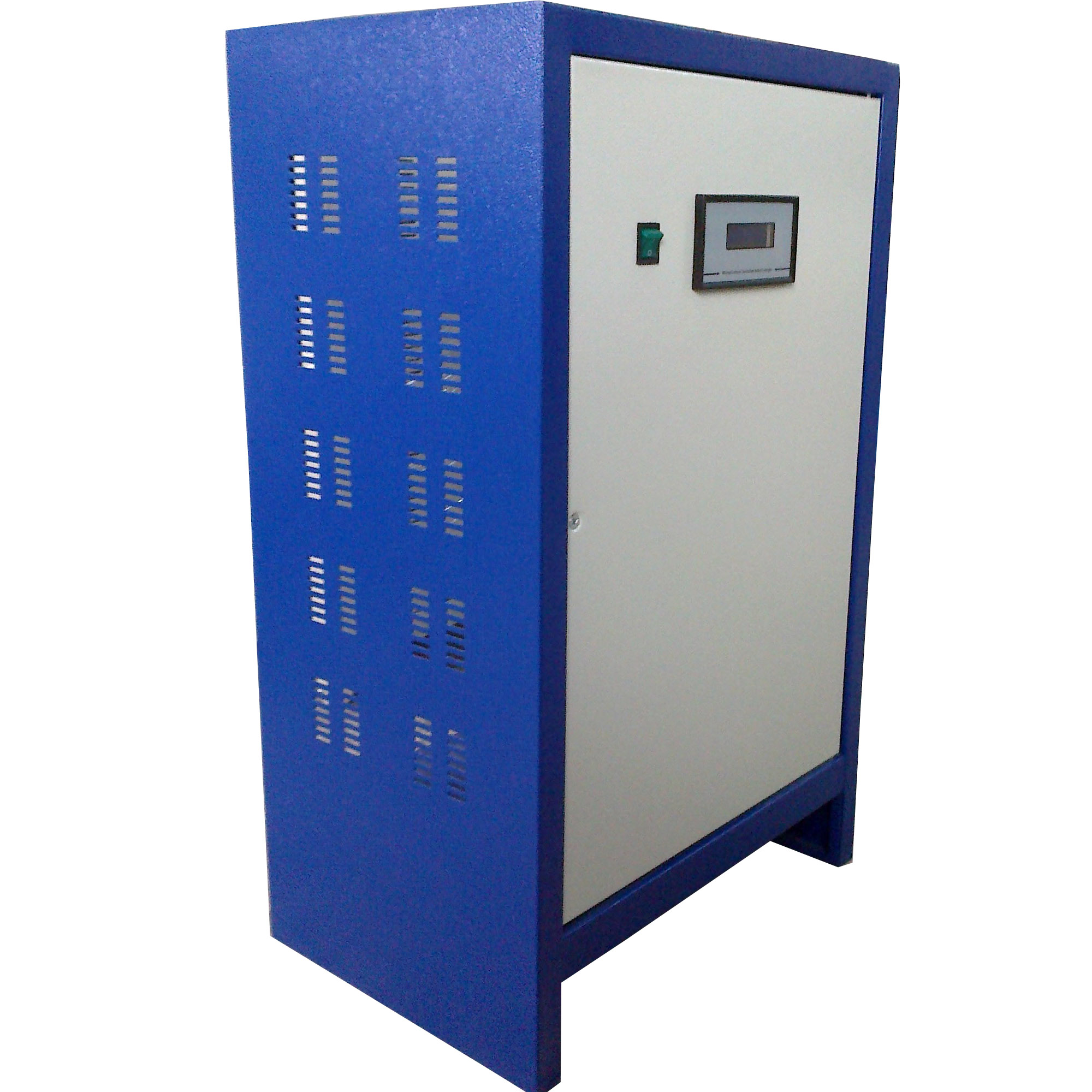

Trifaze redresor

redresor nedirtrifaze redresortrifaze redresör sistemi
